走進“線束”世界|線束基礎知識介紹

作者: 深華
來源: 纜仕特電子
日期 : 2024-03-20

了解線束

線束是由多根電線或電纜組成的，這些電線或電纜的走向相同，可以是電纜的主干線或支干線的某一部分。它們可以通過接觸件端子（連接器）進行壓接，并在外面塑壓絕緣體或外加金屬殼體等，以形成連接電路的組件。線束廣泛應用于汽車、機電產品等領域。

在汽車中，線束是汽車電路網絡的主體，連接汽車的電子、電器部件并使其發揮作用。它不僅要確保電子信號的傳輸，還要保證連接電路的可靠性，為電子電氣元件提供規定的電流值，防止對周圍電路的電磁干擾，杜絕電氣短路。線束被稱為汽車的“中樞神經系統”，因為它將汽車內計算機相關的功能結合在一起。

此外，線束的裝配工藝設計也是現代制造業中的重要環節。線束裝配的過程費時且成本高，而且布線結果也是機電產品故障點排查、維修的重要對象之一。因此，布線質量直接影響機電產品使用期間的可靠性、效率性和經濟性。

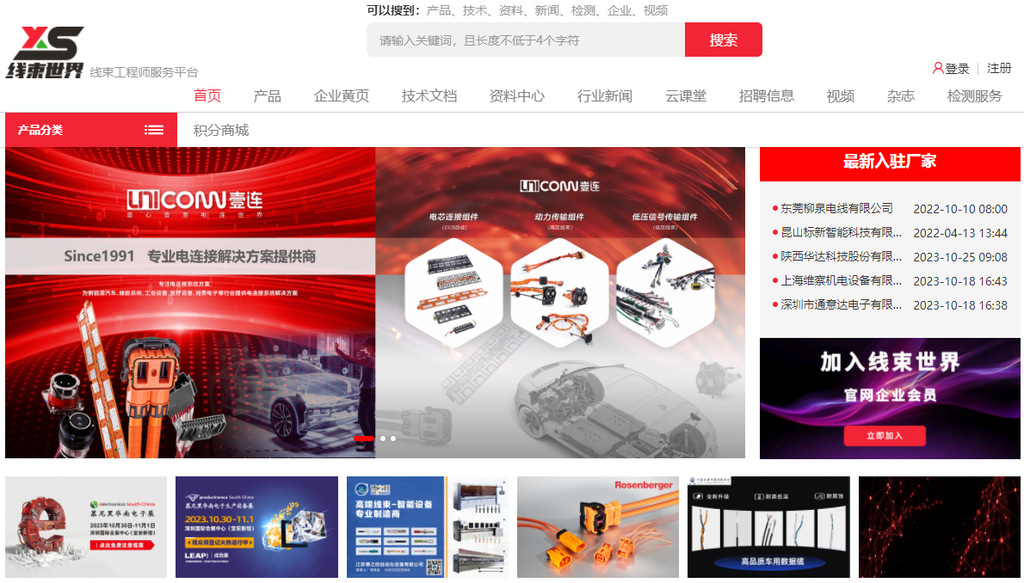

線束世界
---點擊圖片進入官網---

線束世界是一個專注于線束行業垂直領域的媒體與平臺。

自2018 年 10 月份創建 “線束世界”微信公眾號起，線束世界始終專注于分享線束行業技術干貨與行業資訊。經過了三年多的發展，現已成為活躍于國內線束行業極具影響力的專業媒體。
線束世界旗下媒體矩陣包括官方網站、微信公眾號“ 線束世界 ”兩大陣地，以及微信視頻號、抖音號兩大視頻平臺，同時入住頭條號、百家號、知乎等內容平臺。全平臺已聚集超五萬線束行業人員粉絲，同時擁有超 3 0 個活躍社群，共覆蓋超 15,000 名線束行業人員。

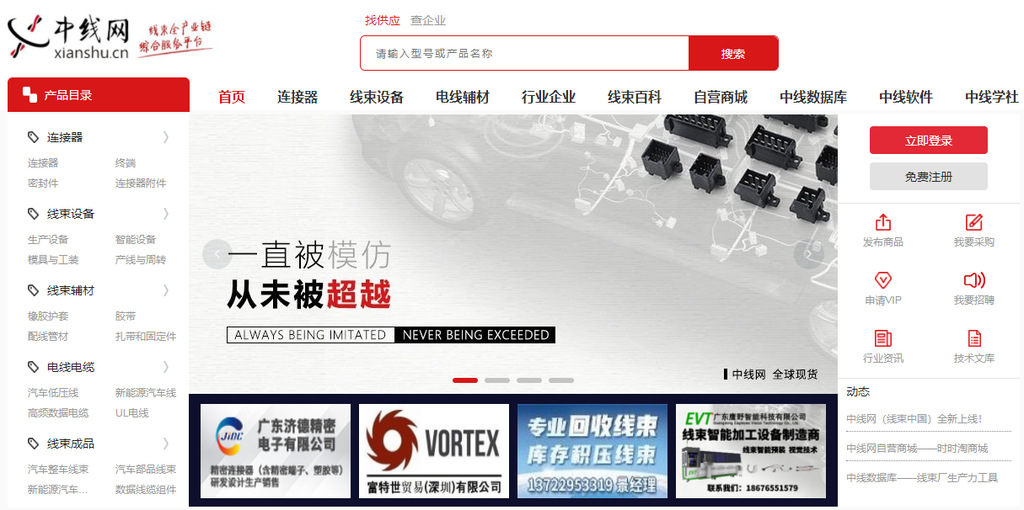

線束中國
---點擊圖片進入官網---

中線網原線束中國網，陜西浩唐工貿有限公司開發創建，目前由西安中線文化傳媒有限公司負責運營。2010年正式上線，國內有影響力的汽車線束全產業鏈服務平臺。成立十余年來，以破解行業痛點，服務線束產業鏈企業為宗旨，積極發揮平臺作用，整合行業資源，構建行業綠色生態圈，打造行業大數據平臺，提升企業運行效率，推動行業標準規范，助力汽車線束行業健康、有序發展。
歷經10余年成長，中線網已發展成為以線束產業鏈為中心，涵蓋軟件、數據、電商、貿易信息和人才信息的綜合性產業鏈服務平臺：
在軟件方面，研發了軟件產品“中線CAD”和“中線數據庫”等多款線束軟件產品，其中“中線CAD”已在國內200余家線束廠推廣使用；
在數據方面，創建了全世界最大最全的進口汽車連接器專業數據庫和最大的線束知識電子文庫，其中數據庫包含了90%以上連接器的常用設計、工藝參數和資料，文庫包含各種標準、規范、樣冊、教程、認證等文件數萬份；
在電商方面，通過自營商城為線束企業提供低價、正品、現貨連接器、端子等線束原料標準件。
在貿易信息方面，95%的國內汽車線束廠，80%的進口件貿易商、近千家國產件生產企業和配套商活躍在中線網，每天促進數以千計的商業和社交互動，近七成的業內企業通過中線網拓展了業務、提升了效率、創造了價值。中線網已成為中國線束行業的重要組成部分。
孜孜追求，止于至善。通過領先的技術和真誠的服務，中線網將進一步拓寬產品、服務和技術范疇，聚攏業內產品資源、技術資源和人力資源，繼續以服務中國汽車線束為初心，增強中國汽車線束的全球競爭力。線束中國，汽車線束全產業鏈綜合服務平臺。

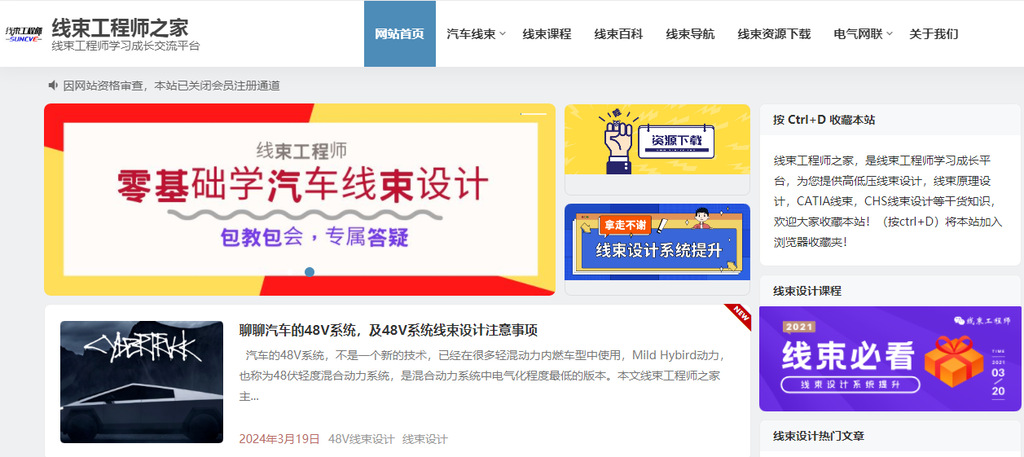

線束工程師之家
---點擊圖片進入官網---

線束工程師之家網站專注于汽車線束設計與開發、線束行業信息分享，是線束工程師學習交流的必備網站。

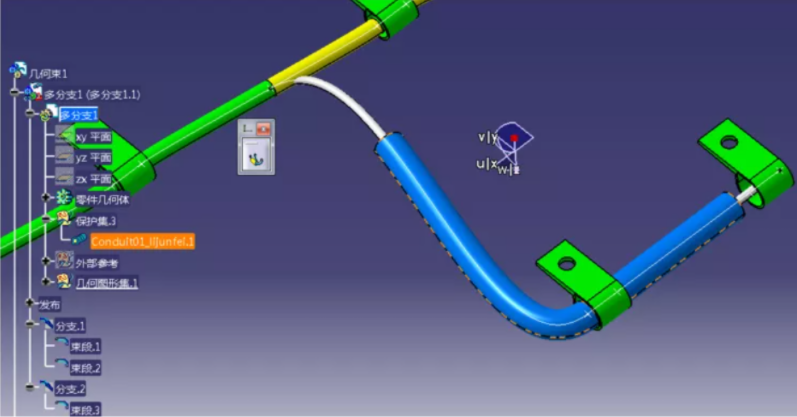

線束設計軟件
---點擊圖片進入官網---

線束設計軟件主要用于輔助進行電子電氣產品的線束設計，幫助工程師高效地創建、修改和優化線束布局。這些軟件通常具備電氣原理圖繪制、三維布線、材料清單生成等功能。線束設計軟件主要是指將2D圖紙轉換為工廠內部的工藝文件、BOM、工時等，常見的軟件有CATIA、EBCable、SolidWorks、AutoCAD Electrical、澤泰CAD、Capital Harness System(CHS)、Pro/Engineer、Autodesk Inventor、EPLAN Harness等。

以上信息均來自互聯網公開資料，僅供參考，如需更多信息，建議查閱相關文獻或咨詢相關專業技術人員。

從以下幾個方面介紹線束

線束可以從以下幾個方面進行介紹：

1. 定義與用途：
線束是一定負載源組提供服務設備的總體，如中繼線路、交換裝置、控制系統等。在電話通信中，負載源也稱為話源。線束中所含服務設備數稱為線束容量。
在汽車領域，線束是汽車動力和信號傳輸分配系統的總成，用于傳遞汽車所需的驅動信號，驅動汽車，并將信號轉換成電流傳遞給車內的其他設備。它是車輛電器元件工作的橋梁和紐帶，與車輛電器元件的正常、穩定工作密切相關。
2. 組成：
線束主要由導線、端子、接插件以及護套等組成。
3. 制作工藝：
線束的制作工藝流程包括發料、裁線、裝配等環節。發料是倉庫保管員根據領料單發放材料；裁線是根據裁線工藝卡尺寸進行裁剪導線；裝配則是根據工藝要求將電線掛放在配線板上，并安裝護套，同時用膠布纏包導線，并在線束外面安裝波紋管、PVC管、扎帶、卡子等配件。
4. 重要性：
在通信領域，線束是話務理論中的一個重要基本概念，研究話務量、呼損和線束容量三者之間的關系對于通信系統設計和優化至關重要。
在汽車領域，線束的鋪設情況與整車電器元件的正常、穩定工作密切相關，因此線束的設計和制造質量對于汽車的性能和可靠性具有重要影響。

總之，線束作為一種重要的組件，在通信和汽車等領域發揮著不可替代的作用。對于線束的深入了解和研究，有助于優化其設計和制造過程，提高產品質量和性能。

線束基礎知識介紹

一、線束定義與分類
線束，作為電氣系統中的關鍵組成部分，是指由多根電線或電纜通過連接器、端子等元件連接而成的組合體。線束的主要作用是實現電能的傳輸、信號的傳遞以及設備的控制。根據用途和場合的不同，線束可以分為多種類型，如汽車線束、電子線束、航空線束等。

二、線束材料選擇
線束的材料選擇對于其性能和使用壽命具有重要影響。常見的線束材料包括導體材料（如銅、鋁等）、絕緣材料（如聚氯乙烯、聚乙烯等）、護套材料（如尼龍、聚酯等）以及連接器等。在選擇材料時，需要考慮電導率、絕緣性能、耐高溫性能、機械強度以及成本等因素。

三、線束加工工藝
線束的加工工藝主要包括切割、剝線、焊接、壓接、組裝等步驟。其中，切割和剝線是為了準備導線的端頭，焊接和壓接則是為了將導線與連接器或其他元件連接起來，組裝則是將各個部分組合成一個完整的線束。在加工過程中，需要嚴格控制工藝參數，確保線束的質量和性能。

四、線束設計原則
線束設計應遵循以下原則：首先，要保證電能的傳輸和信號的傳遞穩定可靠；其次，要盡量簡化布線，減少交叉和干擾；再次，要考慮到線束的彎曲半徑、拉伸強度等機械性能要求；最后，還要考慮到線束的耐溫、耐腐蝕等環境適應性要求。

五、線束連接技術
線束的連接技術主要有焊接、壓接、螺釘連接等。焊接適用于較大截面的導線連接，具有連接牢固、電阻小等優點；壓接則適用于細線徑導線與連接器的連接，具有操作簡單、效率高等特點；螺釘連接則適用于需要頻繁拆卸的場合。

六、線束測試與檢驗
線束完成加工后，需要進行嚴格的測試與檢驗，以確保其性能和質量。常見的測試項目包括導通測試、絕緣測試、耐壓測試等。此外，還需要對線束的外觀、尺寸等進行檢查，以確保其符合設計要求。

七、線束安全與防護
線束在使用過程中，需要采取一系列的安全與防護措施。例如，對于暴露在外的線束，應使用防護套管進行保護，以防止機械損傷和腐蝕；對于高溫環境下的線束，應選擇耐高溫材料并加強散熱措施；對于可能產生電磁干擾的線束，應采取屏蔽措施等。

八、線束應用領域
線束廣泛應用于各個領域，特別是汽車、航空航天、電子設備等領域。在汽車中，線束是實現各部件之間連接的關鍵部件；在航空航天領域，線束需要承受極端的環境條件并保持高性能；在電子設備中，線束則負責傳輸電能和信號，保證設備的正常運行。隨著科技的不斷進步和應用領域的不斷擴展，線束的加工技術和質量要求也在不斷提高。因此，掌握線束加工基礎知識對于從事相關領域工作的人員來說具有重要意義。

線束加工基本介紹

線束加工是指將導線、電纜等線材加工成所需尺寸和形位的一種加工方式，主要用于電子制造領域。以下是線束加工的基礎知識介紹：

線束的定義和作用：線束是由多根導線組成的束狀結構，主要用于傳輸和分配電信號或電源。在電子制造行業中，線束被廣泛應用于各種電子設備和組件中，如電源適配器、網絡交換機、電動工具等。

線束加工的工藝流程：線束加工的工藝流程一般包括以下幾個步驟：線材的加工、導線的加工、母線的加工、線束的組裝和測試。其中，線材的加工通常采用切割、磨削、銑削等方式進行；導線的加工則需要根據具體的線材直徑和形狀進行定制加工；母線則需要通過冷加工方式來加工成所需的線徑和形狀；線束的組裝則需要根據具體的應用場景選擇不同的端子進行連接。

線束加工的設備和技術：線束加工需要使用到各種設備和技術，如數控機床、線切割機、磨削機、銑削機、鉆孔機、緊線機、焊接機、表面測試儀等。此外，還需要掌握線束加工的基本技能，如切割速度的控制、加工順序的規劃、線徑的測量等。

線束加工的質量控制：線束加工的質量直接影響到線束的應用效果和安全性。因此，線束加工需要嚴格控制加工的精度、光潔度、長度、寬度等參數，以保證線束的質量和可靠性。同時，還需要對線束進行檢測和測試，以確保線束的符合設計要求。

總之，線束加工是電子制造行業中不可或缺的一部分，其工藝流程、設備和技術、質量控制等方面都具有較高的要求。
